Coins de positionnement

Positionnement facile de l’insert de moule

Dans le cas des moules à inserts interchangeables, les coins de positionnement assurent un positionnement de montage très précis et permettent en même temps le jeu nécessaire pour faciliter le montage et le démontage. Ils doivent, bien sûr, leur nom à leur conception en forme de coin (angle de 6°).

Changement d’insert facile et rapide

Une fois les vis de fixation des inserts de moule et les coins de positionnement desserrés, les inserts, y compris la batterie d’éjection, peuvent être démontés. Un changement directement sur la machine permet un gain de temps supplémentaire.

DEUX TYPES – Quatre LONGUEURS – DIFFÉRENTES PROFONDEURS D’INSTALLATION

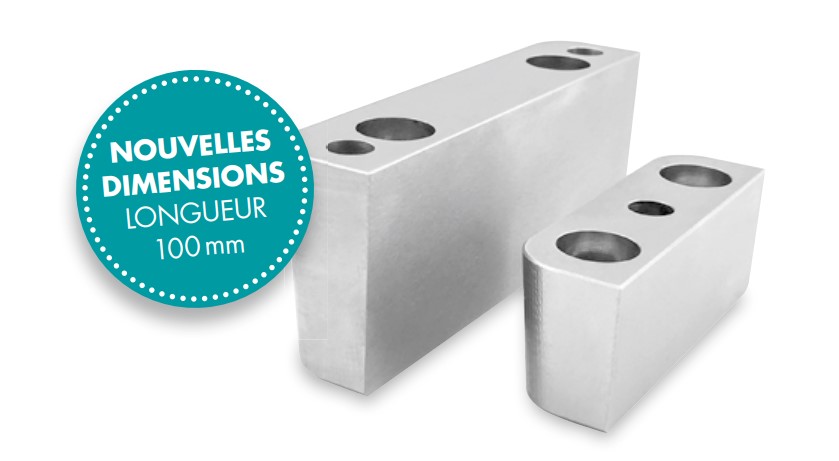

KNARR propose deux types de coins de positionnement  (51300). Selon la longueur, un (longueur de 80 mm et de 100 mm) ou deux (longueurs de 120 mm et 160 mm) filetages extractibles sont incorporés. Le positionnement est soit au milieu (type 1) soit sur les bords latéraux (type 2). Les deux types ont une dureté d’environ 58 HRC et sont disponibles en hauteurs de 30 mm, 45 mm, 60 mm ou 80 mm. A partir d’une longueur de 100 mm, la hauteur standard de 100 mm est proposée en complément.
