BASES DE MOULE

SOUMISES À UN TRAITEMENT RECUIT DE DÉTENTE

Toutes les tailles de moule

B/L 156 196 246 296 346 396 446 496 546 596
126 •
156 • • •
190 •
196 • • • •
216 • •
218 • •
246 • • • • •
296 • • • •
316
•
•
346 • • • •
•
396 • • • •
446 • • • •
496 •
•
 •
546
•


Système F

B/L 156 196 246 296 346 396 446 496 546 596
126 •
156 • • •
196 • • • •
216 • •
246 • • • • •
296 • • • •
316 • •
346 • • • • •
396 • • • •
446 • • • •
496 • • •
546 •


Système K

B/L 156 196 246 296 346 396 446 496 546 596
156 • • •
190 •
196 • • •
218 • •
246 • • • •
296 • • • •
346 • • • • •
396 • • • •
446 • • • •
496 • • •
546 •


Plaques P

B/L 156 196 246 296 346 396 446 496 546 596 646 696 796 896 996
126 •
156 • • • • •
190 •
196 • • • • • • •
216 • •
218 • •
246 • • • • • • • •
296 • • • • • • • • •
316 • •
346 • • • • • • • • •
396 • • • • • • • • •
446 • • • • • • • •
496 • • • • • • • •
546 • • • • • • •
596 • • • • • •
646 • • • • •
696 • • • •
796 • • •
Plaques PX

B/L 346 396 446 496 546 596 646 696 796 896 996
196 • • • •
246 • • • • • •
296 • • • • • • • •
316 • •
346 • • • • • • • • •
396 • • • • • • • • •
446 • • • • • • • •
496 • • • • • • • •
546 • • • • • • •
596 • • • • • •
646 • • •
696 • •

Tolérance (L 346 – 496) S: +0,4/+0,6 mm
Tolérance (L 546 – 996) S: +0,8/+1,0 mm
MATÉRIAUX

Système F

  • 15100

    Plaque de fixation avec gorge de centrage, largeur en saillie

  • 15200

    Plaque de fixation avec gorge de centrage, longueur en saillie

  • 15400

    Plaque de fixation avec gorge de centrage, affleurant

  • 15500

    Plaque de moule avec arêtes de référence

  • 15550

    Plaque de moule avec surépaisseur, sans arêtes de référence

  • 15600

    Plaque intermédiaire

  • 15800

    Plaque d‘éjection

  • 15850

    Contre-plaque d‘éjection

  • 15700

    Tasseau

  • 15150

    Plaque de fixation sans gorge de centrage, largeur en saillie

  • 15250

    Plaque de fixation sans gorge de centrage, longueur en saillie

  • 15450

    Plaque de fixation sans gorge de centrage, affleurant

Système K

  • 10010

    Plaque de fixation avec gorge de centrage, largeur en saillie

  • 10012

    Plaque de fixation avec gorge de centrage, longueur en saillie

  • 10015

    Plaque de fixation avec gorge de centrage, affleurant

  • 10020

    Plaque de moule avec arêtes de référence

  • 10252

    Plaque de moule avec surépaisseur, sans arêtes de référence

  • 10030

    Plaque intermédiaire

  • 10060

    Plaque d‘éjection

  • 10070

    Contre-plaque d‘éjection

  • 10040

    Tasseau

  • 10011

    Plaque de fixation sans gorge de centrage, largeur en saillie

  • 10013

    Plaque de fixation sans gorge de centrage, longueur en saillie

  • 10016

    Plaque de fixation sans gorge de centrage, affleurant

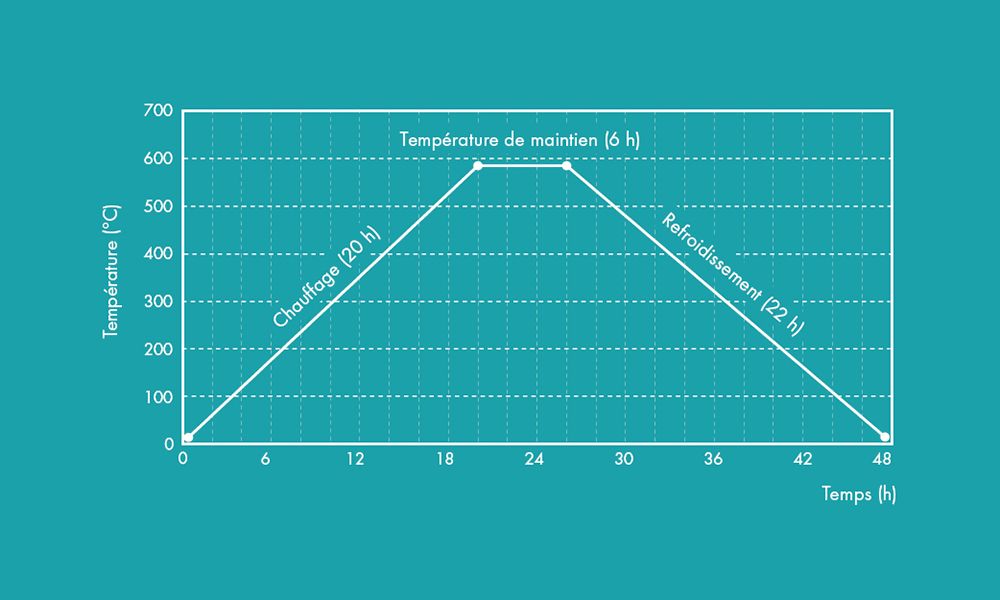

COURBE DE RECUIT

MATÉRIAUX
TOLÉRANCES
Plaques avec usinage
