Goupilles de retenue de coulée

Quel que soit le type de goupille de retenue de coulée utilisée, l’extrémité de l’arbre présente une contre-dépouille standardisée. Grâce à elle, le plastique solidifié est retenu dans les canaux de coulée. Cela permet de s’assurer que la coulée est dans la bonne position lors du démoulage. Dans le même temps, l’utilisation des systèmes de manutention devient nettement plus facile.

La goupille de retenue de coulée est livrée entièrement prête à être installée, c’est-à-dire raccourcie à la longueur sur mesure requise avec verrouillage anti-torsion et contre-dépouille. Bien entendu, la gravure est également possible en option. Le contour peut être utilisé pour toutes les matières plastiques courantes. Vous trouverez les données de conception correspondantes dans notre boutique en ligne.

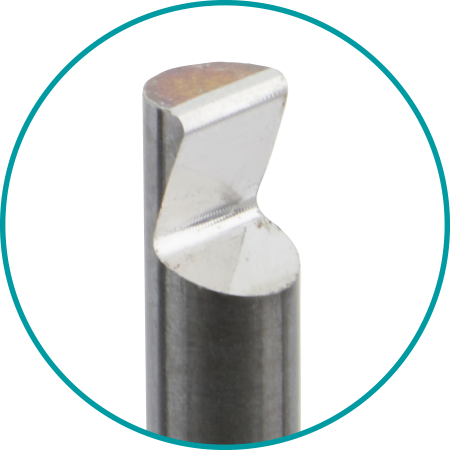

La forme standardisée et bien connue de la goupille de retenue de coulée est la forme « Type Z ».

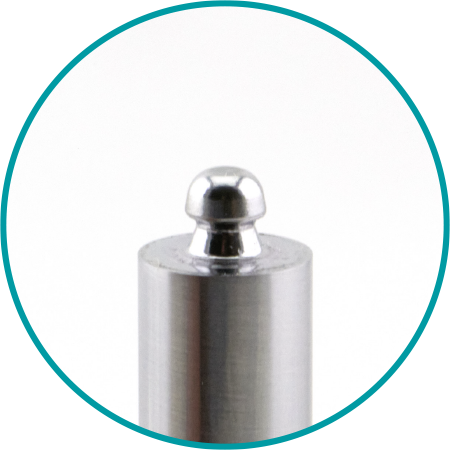

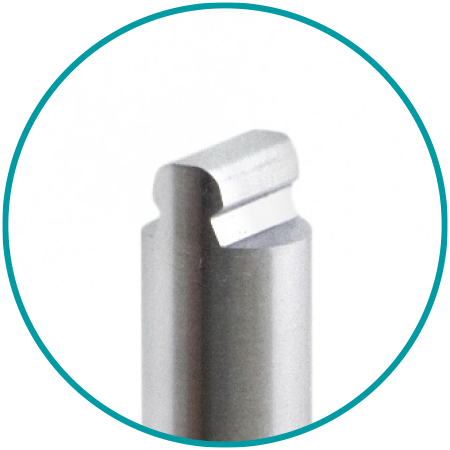

En outre, KNARR propose désormais les types T et P. Tous deux maintiennent les canaux de coulée en position, sont particulièrement adaptés à l’utilisation de systèmes de manutention, peuvent être utilisés alternativement et permettent un retrait contrôlé.

Toutes les goupilles sont disponibles très rapidement en version trempée ou avec revêtement DLC dans des diamètres de 3 mm, 4 mm, 5 mm, 6 mm, 8 mm, 10 mm et 12 mm et dans des longueurs allant jusqu’à 400 mm. Le type Z est également disponible en version nitrurée (300414). Pour les types Z et T, des surfaces à deux côtés sur la tête permettent de sécuriser la goupille de retenue de coulée contre toute rotation involontaire dans la cavité. Un biseau circonférentiel sert de pré-centrage.

Le choix du contour de la goupille de retenue de coulée dépend des exigences spécifiques du moule et surtout des préférences individuelles.
