Nova geração de casquilhos de esferas circulantes

Casquilhos FreeLub também em Ø40 mm

O casquilho de esferas circulantes substituiu há muito tempo o conjunto de guiamento de esferas anterior – composto por um casquilho e uma gaiola de esferas. O pequeno espaço de instalação, a elevada capacidade de carga e cursos ilimitados sem que a gaiola se mova são vantagens facilmente compreensíveis.

O guiamento do conjunto das placas de extração é uma das aplicações mais comuns e típicas dos casquilhos de esferas circulantes. Obviamente, o design compacto também permite usos alternativos. Ranhuras de esferas circunferenciais, incluindo as esferas móveis dentro do casquilho, descartam quase completamente o risco da guia interior gripar.

Próxima geração “FreeLub”

Como um desenvolvimento adicional do casquilho de esferas circulantes comum, o tipo “FreeLub” (517404) oferece outras otimizações. As ranhuras das esferas apresentam uma ligeira inclinação para melhor orientação. Os canais de contato duplos e recém-divididos permitem até 25% mais carga em comparação com o modelo anterior.

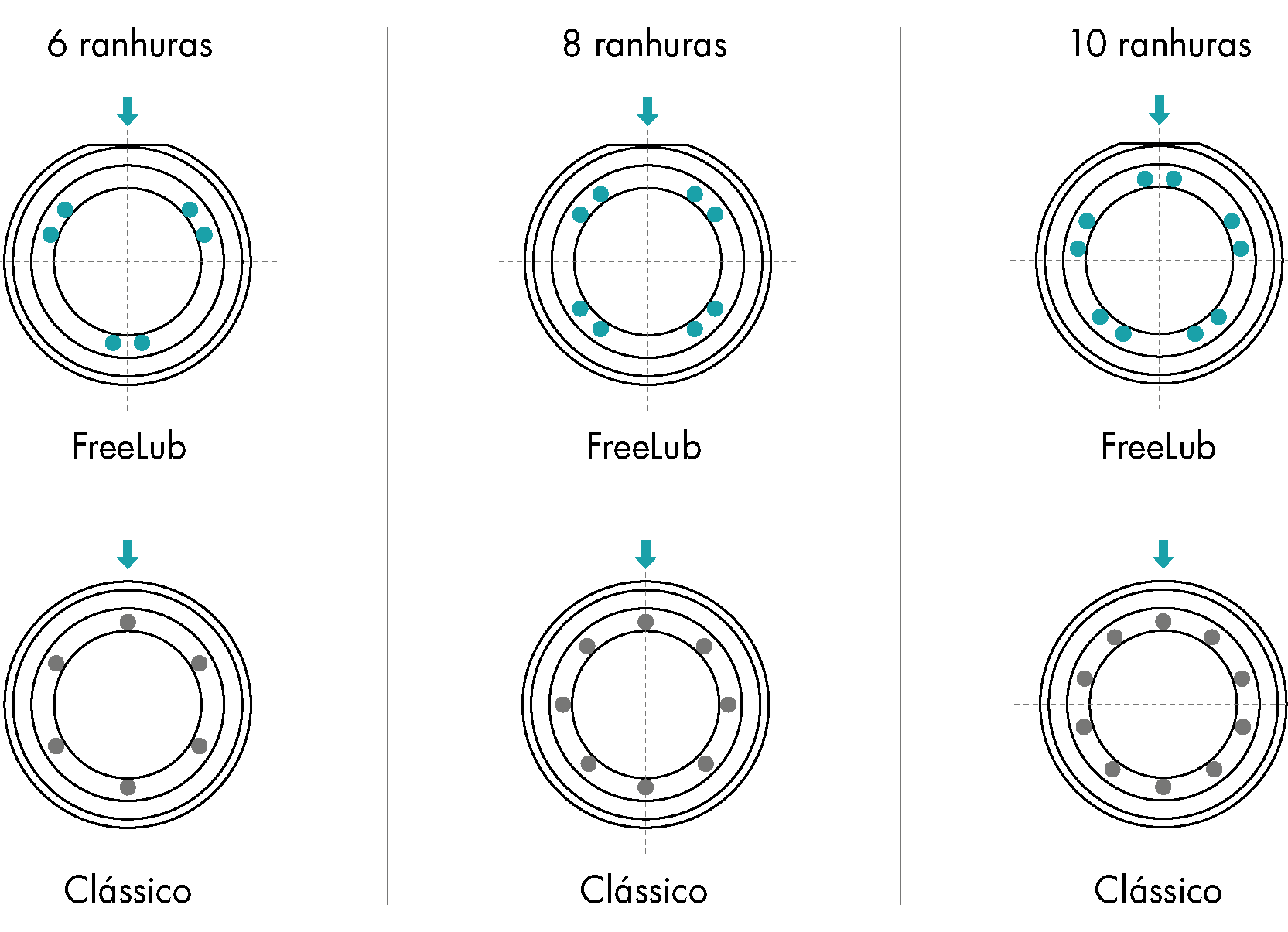

Distribuição ds sranhuras de esferas

Partículas sólidas de grafite dentro das ranhuras proporcionam alubrificação contínua das esferas. O sistema fechado evita tanto a perda de lubrificantes internos quanto a penetração de partículas externas. Os casquilhos suportam uma temperatura de funcionamento permanente de 190°C.

Ø40 mm

A gama anterior com diâmetros de guia de 12 mm, 18 mm, 24 mm e 30 mm foi expandida para incluir três tamanhos normalizados com diâmetro de 40 mm. As guias compatíveis estão disponíveis com cabeça (51912), com cabeça e diâmetro de ajuste (51145) e sem cabeça (51156).
