Nová generace vodicích pouzder s kuličkami po obvodu

Pouzdra FreeLub také v Ø40 mm

Vodicí pouzdro s kuličkami po obvodu již dávno nahradilo předchozí kuličkovou vodicí jednotku – skládající se z pouzdra a válečkové klece. Malý instalační prostor, velmi vysoká nosnost a neomezené délky zdvihu bez pohybu klece jsou snadno pochopitelné výhody.

Vedení ze sestav vyhazovačeje jednou z běžných a typických aplikací vodicích pouzder s kuličkami po obvodu. Kompaktní provedení samozřejmě umožňuje i alternativní využití. Obvodové kuličkové dráhy včetně pohyblivých kuliček uvnitř pouzdra téměř zcela vylučují možnost zajetí vodícího sloupku.

Nová generace „FreeLub“

Jako další vývoj běžného vodicích pouzder s kuličkami po obvodu ložiska nabízí varianta „FreeLub“ (517404) další optimalizace. Upravené kuličkové kanály jsou zakomponovány s mírným sklonem pro lepší vedení. Seskupené a nově rozdělené dvojité kontaktní kanály umožňují až o 25 % vyšší zatížení ve srovnání s předchozím modelem.

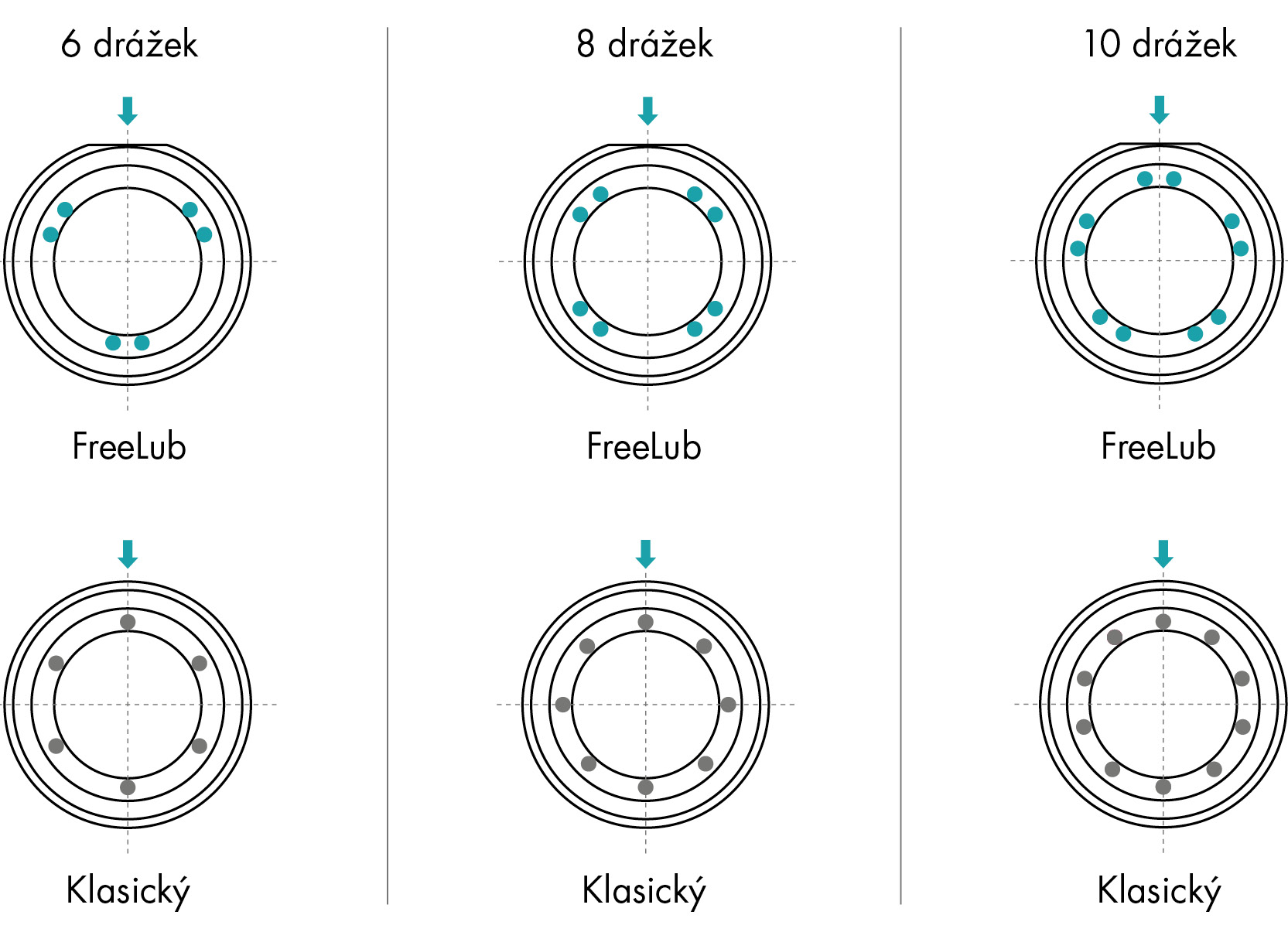

Distribuce kuličkových kanálů

Usazeniny grafitu v kanálcích také zajišťují nepřetržité mazání kuliček. Uzavřený systém zabraňuje jak ztrátě vnitřních maziv, tak pronikání vnějších částic. Vodicí pouzdra odolávají stálé provozní teplotě 190°C.

Ø40 mm

Předchozí řada s průměry vodítek 12 mm, 18 mm, 24 mm a 30 mm byla rozšířena o tři standardizované verze o průměru 40 mm. Odpovídající kulový vodicí čepy jsou k dispozici s límcem (51912), s límcem a zalícováním (51145) a bez límce (51156).
