Ciklusszámlálók

magas hőmérsékletű alkalmazásokhoz is

A fröccsöntő szerszámok élettartamához és az ehhez kapcsolódó karbantartási időközökhöz fontos mérőszám az úgynevezett lövésszám. A modern fröccsöntő berendezések rögzítik a ciklusokat. Azonban egyre gyakrabban használnak olyan ciklusszámlálót, ami a szerszámban marad, és mindig egyértelmű adatokat szolgáltat.

A KNARR két különböző felépítésű mechanikus számlálót forgalmaz. Mindkettő választható jobb és bal oldalról beépíthető változatban is. A hibák elkerülése érdekében a hétjegyű számláló nem visszaállítható. A hagyományos kinézetű számláló magas hőmérsékleten alkalmazható változatát tartósan 200 °C-os hőmérsékletre terveztük.

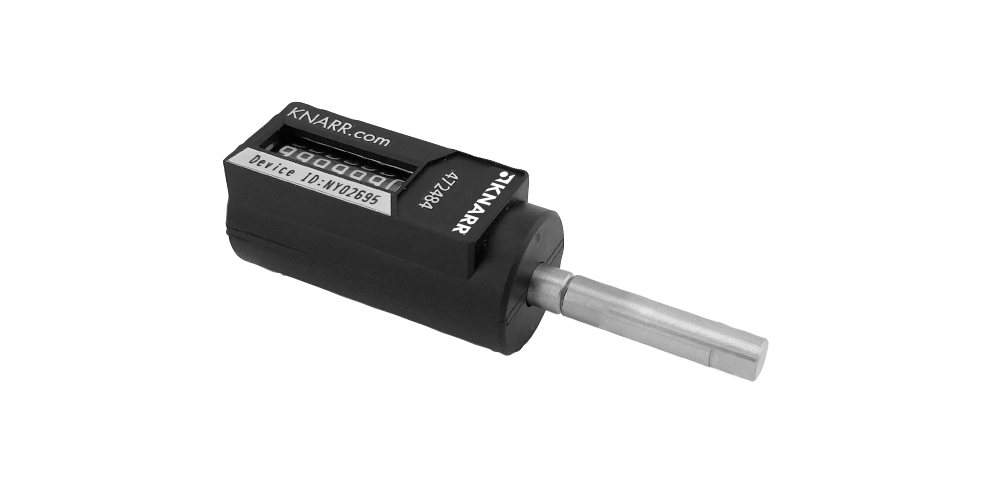

472484
jobbos
120 °C

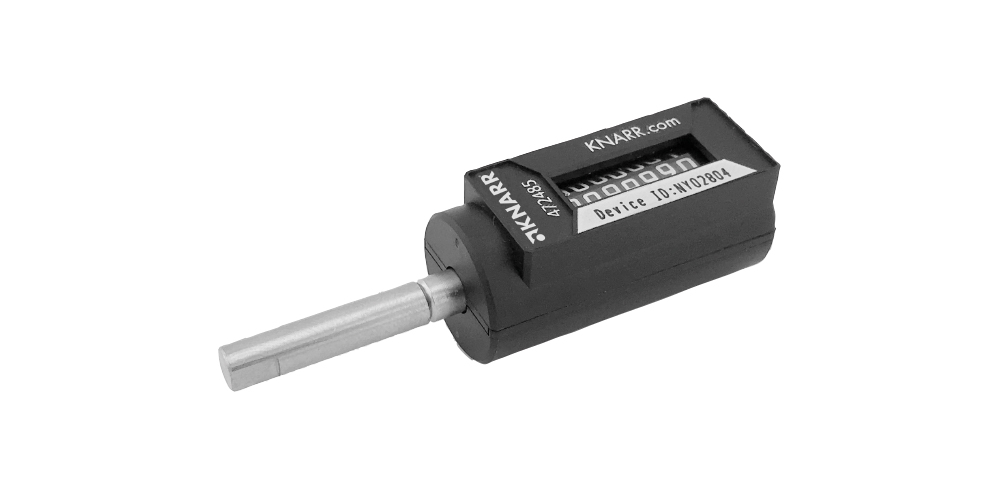

472485
balos
120 °C

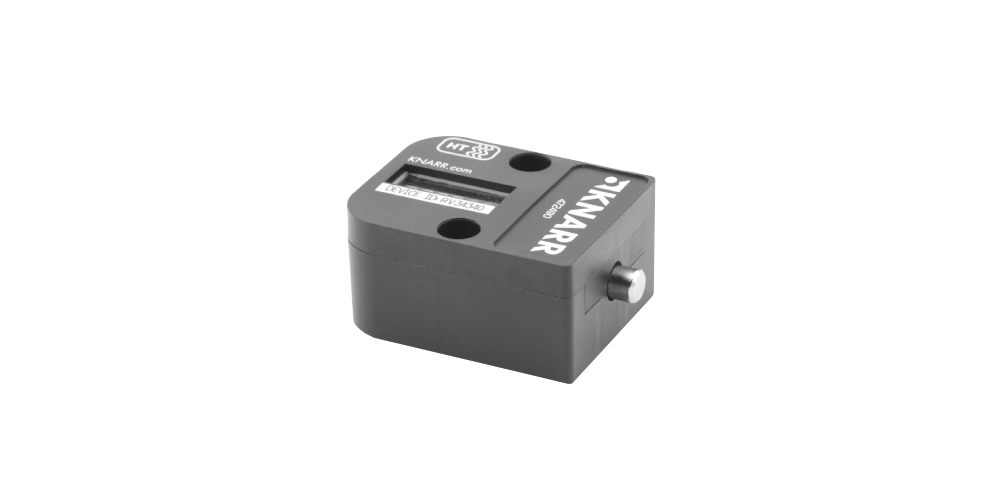

472490
jobbos
200 °C

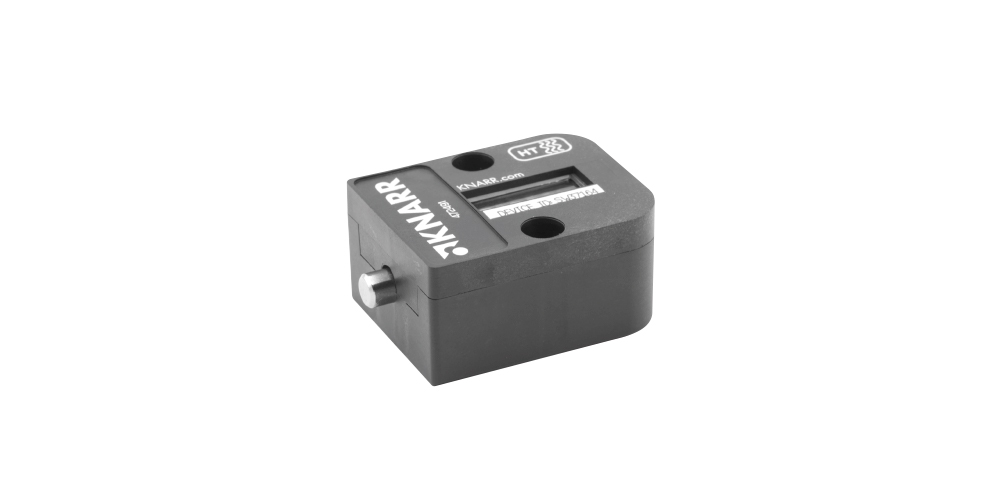

472491
balos
200 °C

A számlálóhoz tartozó kapcsolórúd segítségével meghosszabbítható a működtetési út. Ezáltal többféleképpen elhelyezhető a számláló, tehát a fészkét nem feltétlenül kell beépíteni a formalapba. A helytakarékos, kerek alapváltozatoknál hat különböző hosszúságú kapcsolórúd választható (teljes hossz: 56–196 mm).

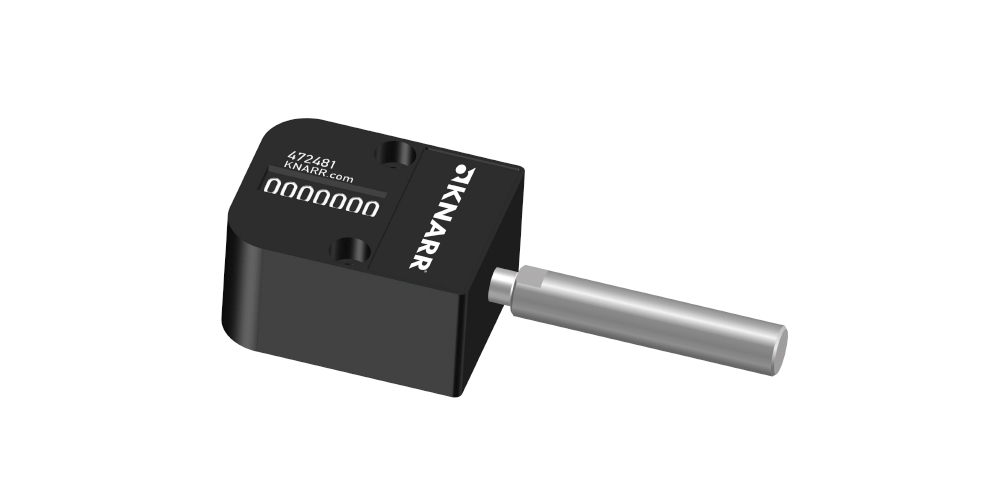

472481
balos
120 °C

472484
jobbos
120 °C

Beépítési segédeszköz (472479) használata esetén nincs szükség a szerszámlap oldalának megmunkálására a számláló felcsavarozásához. A műanyag ház felcsavarozásához szükséges menetek a szerszámlap tetején is elkészíthetők. A műanyag ház nemcsak biztonságos tartást ad a számlálónak, hanem fokozottabb védelmet nyújt a hőhatásokkal szemben is.

Helyhiány esetén a ciklusszámláló a szerszám külsejére is felcsavarozható. Ebben az esetben szükség van egy további ütközőlécre (472482), amely a szerszám mozgásakor továbbítja a mechanikus impulzust a számlálóműre.
