SZERSZÁMHÁZAK

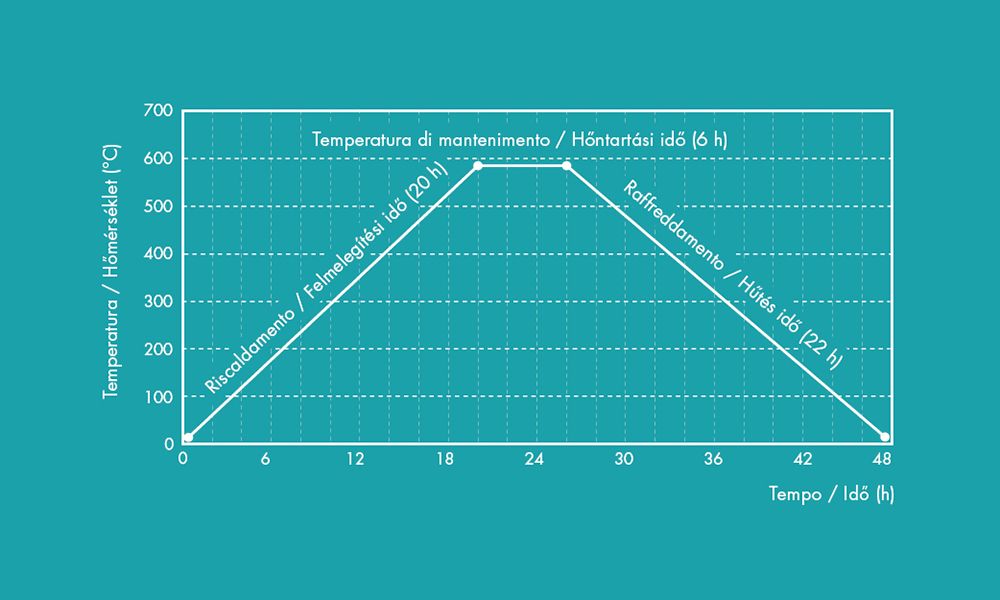

Feszültségmentesített

Szerszám méretek

B/L 156 196 246 296 346 396 446 496 546 596
126 •
156 • • •
190 •
196 • • • •
216 • •
218 • •
246 • • • • •
296 • • • •
316 • •
346 • • • • •
396 • • • •
446 • • • •
496 • • •
546 •


F rendszer

B/L 156 196 246 296 346 396 446 496 546 596
126 •
156 • • •
196 • • • •
216 • •
246 • • • • •
296 • • • •
316 • •
346 • • • • •
396 • • • •
446 • • • •
496 • • •
546 •


K rendszer

B/L 156 196 246 296 346 396 446 496 546 596
156 • • •
190 •
196 • • •
218 • •
246 • • • •
296 • • • •
346 • • • • •
396 • • • •
446 • • • •
496 • • •
546 •


P lapok

B/L 156 196 246 296 346 396 446 496 546 596 646 696 796 896 996
126 •
156 • • • • •
190 •
196 • • • • • • •
216 • •
218 • •
246 • • • • • • • •
296 • • • • • • • • •
316 • •
346 • • • • • • • • •
396 • • • • • • • • •
446 • • • • • • • •
496 • • • • • • • •
546 • • • • • • •
596 • • • • • •
646 • • • • •
696 • • • •
796 • • •
PX lapok

B/L 346 396 446 496 546 596 646 696 796 896 996
196 • • • •
246 • • • • • •
296 • • • • • • • •
316 • •
346 • • • • • • • • •
396 • • • • • • • • •
446 • • • • • • • •
496 • • • • • • • •
546 • • • • • • •
596 • • • • • •
646 • • •
696 • •

Tűrés (L 346 – 496) S: +0,6/+0,9 mm
Tűrés (L 546 – 996) S: +1,0/+1,3 mm

F
rendszer

  • 15100

    Felfogólap központosító tárcsa süllyesztéssel, széleken túlnyúló

  • 15200

    Felfogólap központosító tárcsa süllyesztéssel, hosszirányban túlnyúló

  • 15400

    Felfogólap központosító tárcsa süllyesztéssel, szintbe hozott

  • 15500

    Formalap referencia mérettel

  • 15550

    Formalap köszörülési ráhagyással, referencia élek nélkül

  • 15600

    Támasztólap

  • 15800

    Kidobótartólap

  • 15850

    Kidobólap

  • 15700

    Távtartó léc

  • 15150

    Felfogólap központosító tárcsa süllyesztés nélkül, széleken túlnyúló

  • 15250

    Felfogólap központosító tárcsa süllyesztés nélkül, hosszirányban túlnyúló

  • 15450

    Felfogólap központosító tárcsa süllyesztés nélkül, szintbe hozott

K
rendszer

  • 10010

    Felfogólap központosító tárcsa süllyesztéssel, széleken túlnyúló

  • 10012

    Felfogólap központosító tárcsa süllyesztéssel, hosszirányban túlnyúló

  • 10015

    Felfogólap központosító tárcsa süllyesztéssel, szintbe hozott

  • 10020

    Formalap referencia mérettel

  • 10252

    Formalap köszörülési ráhagyással, referencia élek nélkül

  • 10030

    Támasztólap

  • 10060

    Kidobótartólap

  • 10070

    Kidobólap

  • 10040

    Távtartó léc

  • 10011

    Felfogólap központosító tárcsa süllyesztés nélkül, széleken túlnyúló

  • 10013

    Felfogólap központosító tárcsa süllyesztés nélkül, hosszirányban túlnyúló

  • 10016

    Felfogólap központosító tárcsa süllyesztés nélkül, szintbe hozott
