Rundklinkenzug

Klinkenzüge kommen im Formenbau dann zum Einsatz, wenn die Bewegung von zwei Platten kontrolliert gesteuert werden soll. Während eine Platte beim Öffnen in einer definierten Position verriegelt wird, können übrige Platten weiter auffahren. So lassen sich beispielsweise zwei Auswerferpakete komplett unabhängig voneinander aktivieren. Auch die neue Rundklinkenvariante von KNARR sorgt für einen zuverlässig geführten Bewegungsablauf, ohne dass zusätzliche hydraulische Antriebe benötigt werden.

Dabei überzeugt der Rundklinkenzug (313000) durch seine kosteneffiziente und platzsparende Bauweise, die ihn ideal auch für kleine und mittlere Werkzeuggrößen macht. Er lässt sich sowohl zentral als auch dezentral einsetzen und eignet sich daher für unterschiedliche Anwendungen. Der Hub ist anpassbar und lässt sich optimal auf die individuellen Fertigungsanforderungen abstimmen. Die optionale DLC-Beschichtung der Stange erhöht die Lebensdauer des Klinkenzugs und sorgt für noch mehr Performance – auch im Dauereinsatz.

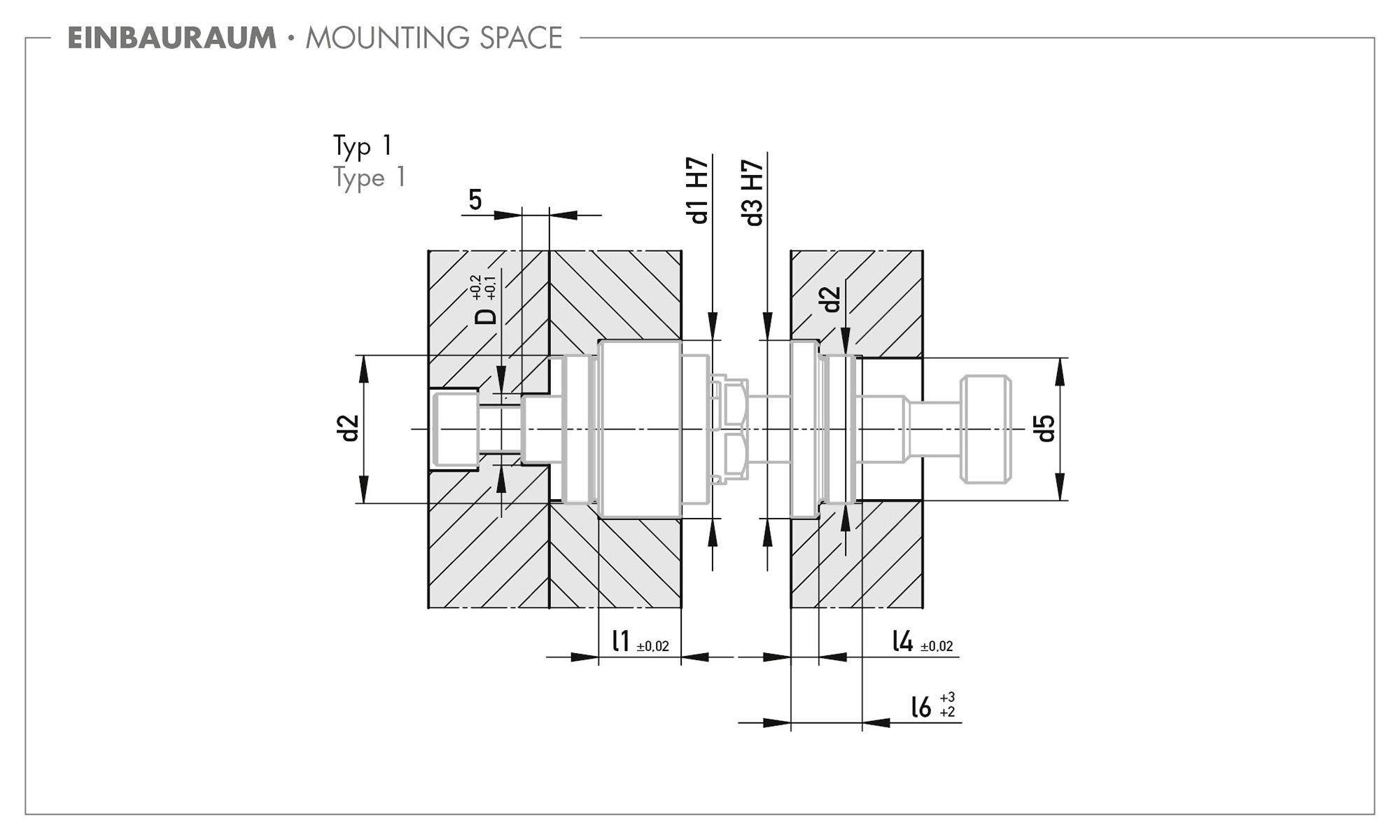

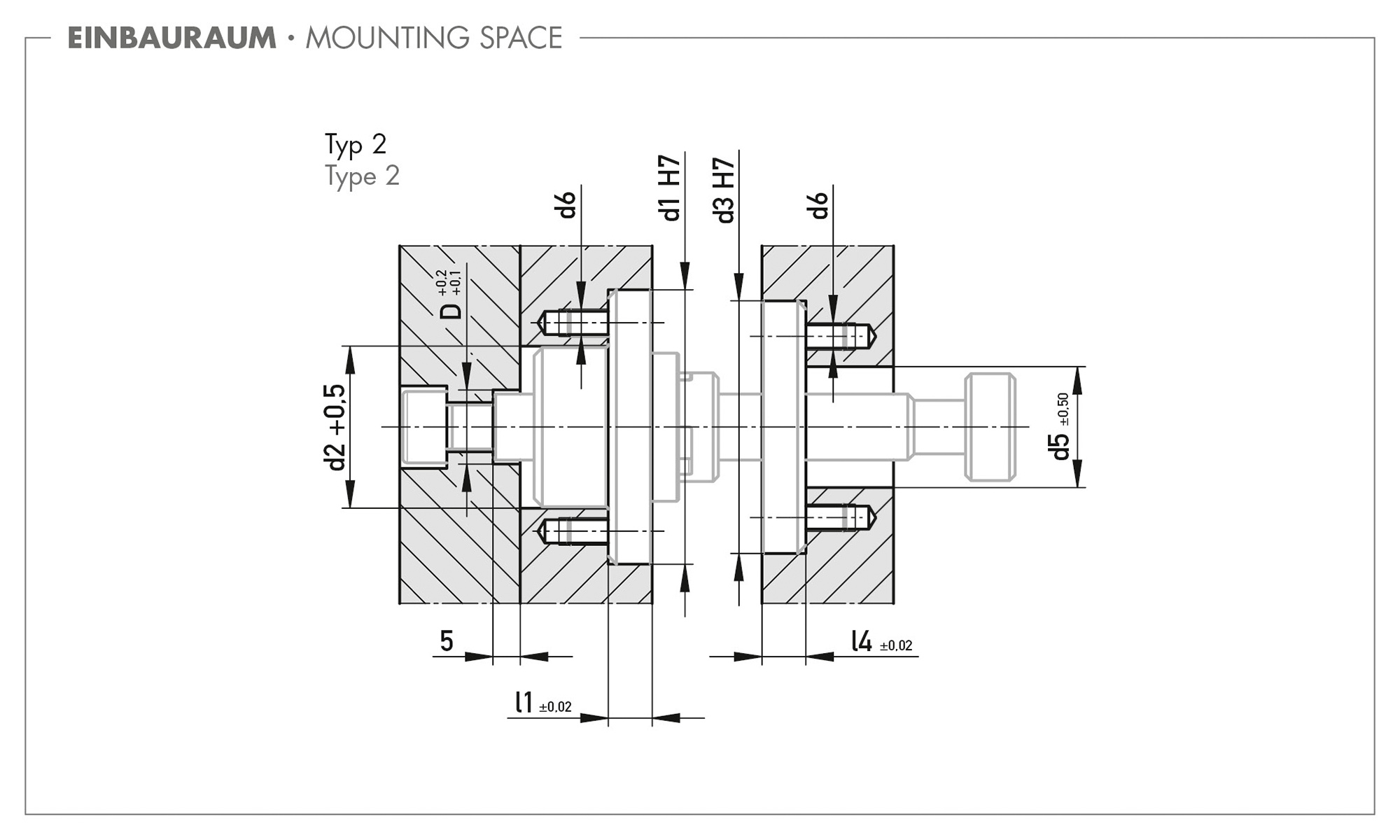

Wir stellen CAD-Daten sowie Schnittdarstellungen zu den vielfältigen Einsatzmöglichkeiten des Rundklinkenzugs kostenlos bereit. Egal ob dezentral vorlaufend oder zentral nachlaufend – der KNARR-Rundklinkenzugs punktet insbesondere durch maximale Flexibilität. Entdecken Sie die unterschiedlichen Einsatzmöglichkeiten hier als 2D-Ansicht oder direkt in Ihrer Konstruktionssoftware.
