FORMAUFBAUTEN

Spannungsarm geglüht

Alle Formgrößen

B/L 156 196 246 296 346 396 446 496 546 596
126 •
156 • • •
190 •
196 • • • •
216 • •
218 • •
246 • • • • •
296 • • • •
316 • •
346 • • • • •
396 • • • •
446 • • • •
496 • • •
546 •


System F

B/L 156 196 246 296 346 396 446 496 546 596
126 •
156 • • •
196 • • • •
216 • •
246 • • • • •
296 • • • •
316 • •
346 • • • • •
396 • • • •
446 • • • •
496 • • •
546 •


System K
B/L 156 196 246 296 346 396 446 496 546 596
156 • • •
190 •
196 • • •
218 • •
246 • • • •
296 • • • •
346 • • • • •
396 • • • •
446 • • • •
496 • • •
546 •


P-Platten
B/L 156 196 246 296 346 396 446 496 546 596 646 696 796 896 996
126 •
156 • • • • •
190 •
196 • • • • • • •
216 • •
218 • •
246 • • • • • • • •
296 • • • • • • • • •
316 • •
346 • • • • • • • • •
396 • • • • • • • • •
446 • • • • • • • •
496 • • • • • • • •
546 • • • • • • •
596 • • • • • •
646 • • • • •
696 • • • •
796 • • •
PX-Platten

B/L 346 396 446 496 546 596 646 696 796 896 996
196 • • • •
246 • • • • • •
296 • • • • • • • •
316 • •
346 • • • • • • • • •
396 • • • • • • • • •
446 • • • • • • • •
496 • • • • • • • •
546 • • • • • • •
596 • • • • • •
646 • • •
696 • •

Toleranzen (L 346 – 496) S: +0,4/+0,6 mm
Toleranzen (L 546 – 996) S: +0,8/+1,0 mm
Materialien

System F

  • 15100

    Aufspannplatte mit Zentriereindrehung, Breite überstehend

  • 15200

    Aufspannplatte mit Zentriereindrehung, Länge überstehend

  • 15400

    Aufspannplatte mit Zentriereindrehung, bündig

  • 15500

    Formplatte mit Bezugskanten

  • 15550

    Formplatte mit Aufmaß, ohne Bezugskanten

  • 15600

    Zwischenplatte

  • 15800

    Auswerferhalteplatte

  • 15850

    Auswerfergrundplatte

  • 15700

    Leiste

  • 15150

    Aufspannplatte ohne Zentriereindrehung, Breite überstehend

  • 15250

    Aufspannplatte ohne Zentriereindrehung, Länge überstehend

  • 15450

    Aufspannplatte ohne Zentriereindrehung, bündig

System K

  • 10010

    Aufspannplatte mit Zentriereindrehung, Breite überstehend

  • 10012

    Aufspannplatte mit Zentriereindrehung, Länge überstehend

  • 10015

    Aufspannplatte mit Zentriereindrehung, bündig

  • 10020

    Formplatte mit Bezugskanten

  • 10252

    Formplatte mit Aufmaß, ohne Bezugskanten

  • 10030

    Zwischenplatte

  • 10060

    Auswerferhalteplatte

  • 10070

    Auswerfergrundplatte

  • 10040

    Leiste

  • 10011

    Aufspannplatte ohne Zentriereindrehung, Breite überstehend

  • 10013

    Aufspannplatte ohne Zentriereindrehung, Länge überstehend

  • 10016

    Aufspannplatte ohne Zentriereindrehung, bündig

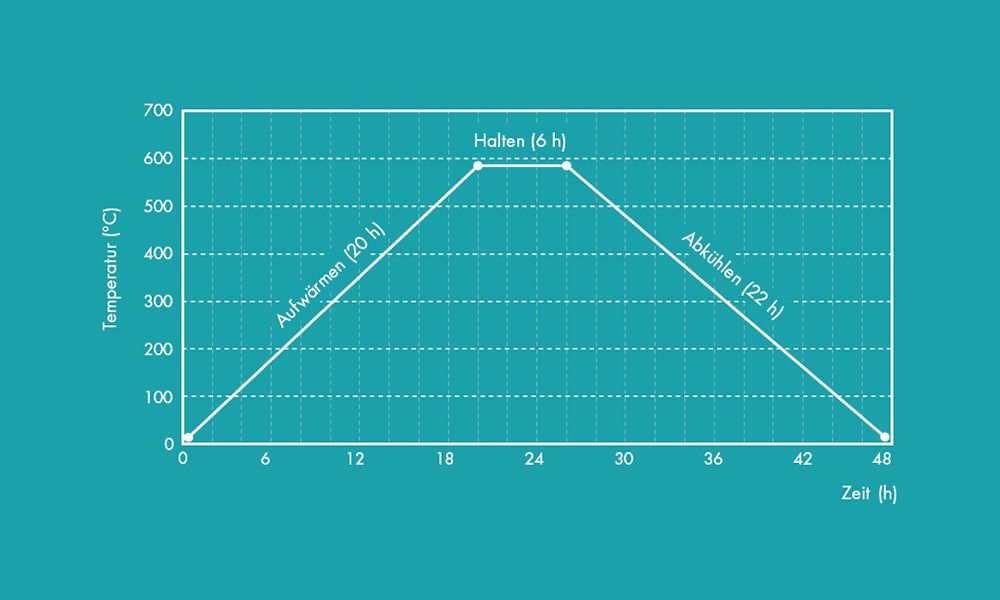

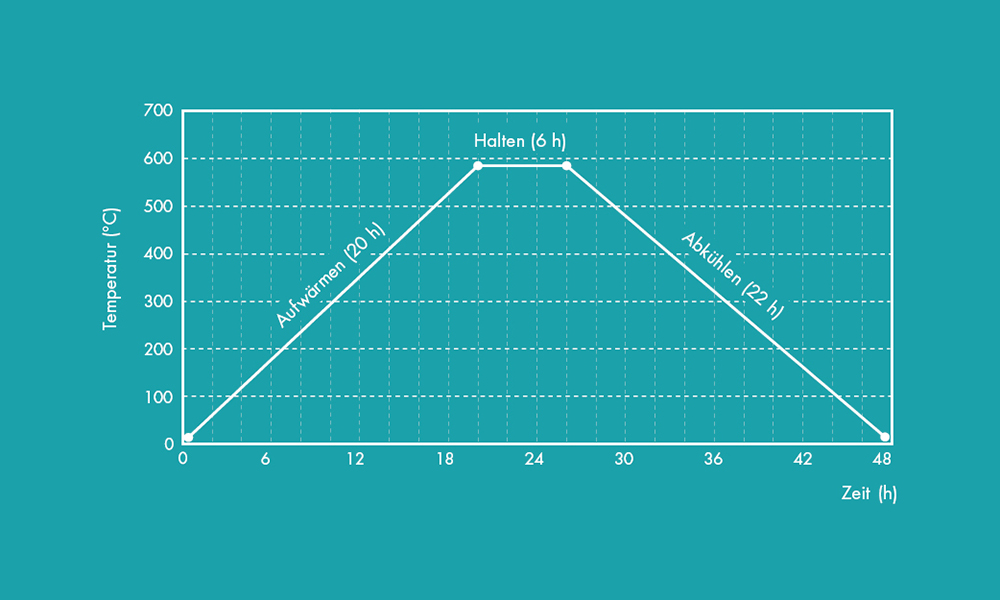

Glühkurve


MATERIALIEN
TOLERANZEN
Platten mit Bearbeitung
