Umlenkstege aus Kunststoff

Homogene Kühlung

Ein wesentlicher Faktor für die wirtschaftliche Produktion von Kunststoffteilen ist die Zykluszeit. Diese wiederrum ist stark abhängig von einer optimalen Werkzeugtemperatur und reagiert selbst bei kleinsten Änderungen sehr sensibel. Das ist ein Grund, warum einheitliche Temperaturen für Werkzeugkonstrukteure eine so entscheidende Rolle spielen.

Profil sorgt für Verwirbelung

Einen Beitrag zum homogenen Temperaturhaushalt leisten unsere Kunststoff-Umlenkstege. Die Stege sind aus glasfaserverstärktem Polyamid 66 und verfügen über ein frontales Profil. Beim Umlenken des Mediums wird gleichzeitig für dessen Verwirbelung gesorgt. Zusätzlich zählen eine hohe Festigkeit und vor allem eine hohe Maßhaltigkeit zu den Hauptmerkmalen des verwendeten Kunststoffs. In Kombination mit der Verwirbelung nimmt das Medium also auch in Steigbohrungen den gewünschten Weg. Das Ergebnis ist eine ideale Wärmeabfuhr im gesamten Kühlkreislauf.

Stopfen oder Gewinde

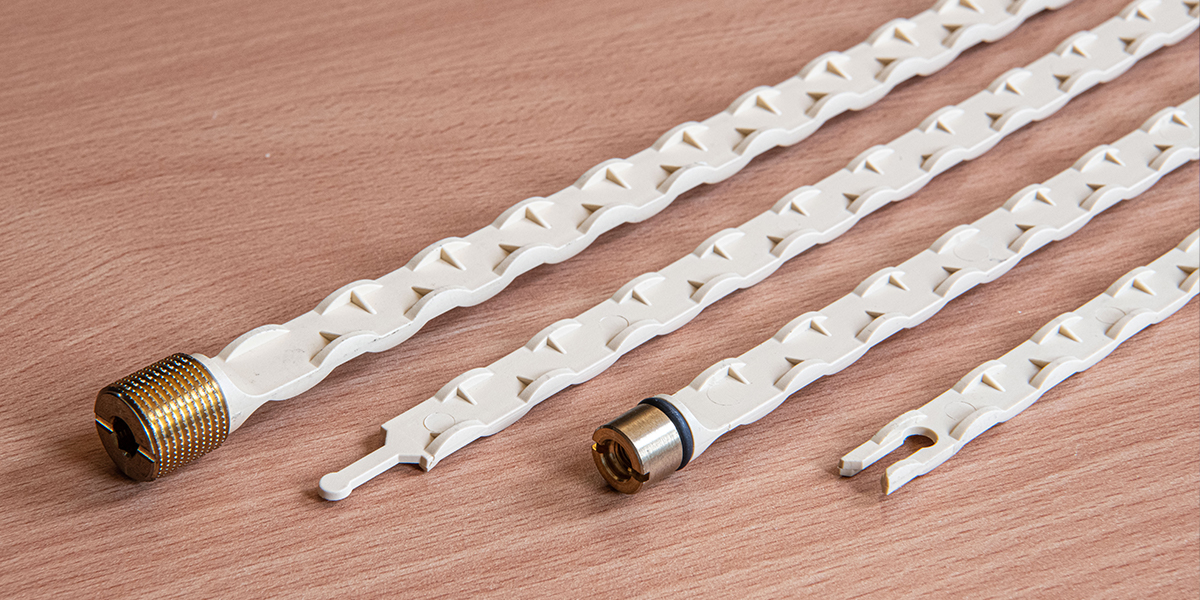

Die Kunststoffstege sind entweder mit Stopfen inklusive O-Ring (72111) oder alternativ mit Gewinde (72121) verfügbar. Die erste Option kann bei einer Dauertemperatur von 200 °C eingesetzt werden. Bei der Alternativlösung ist das Gewinde mit dem Steg verklebt. Der Klebstoff ist für eine Dauertemperatur von 150 °C ausgelegt. Verfügbar sind beide Varianten in den gängigen Durchmessern 6 mm, 8 mm, 10 mm, 12 mm, und 14 mm. Die Längen sind durchmesser- und typabhängig und bewegen sich zwischen 329 mm und 333 mm. Die Stege sind in Verpackungseinheiten zu vier Stück verfügbar. Jeweils zwei davon sind mit einer „Nase“ ausgestattet, die beiden anderen mit dem passenden Gegenstück. Somit lassen sich die Teile mühelos verheiraten und auf eine Gesamtlänge von bis zu 625 mm verlängern.
