KONSTRUKCE FORMY

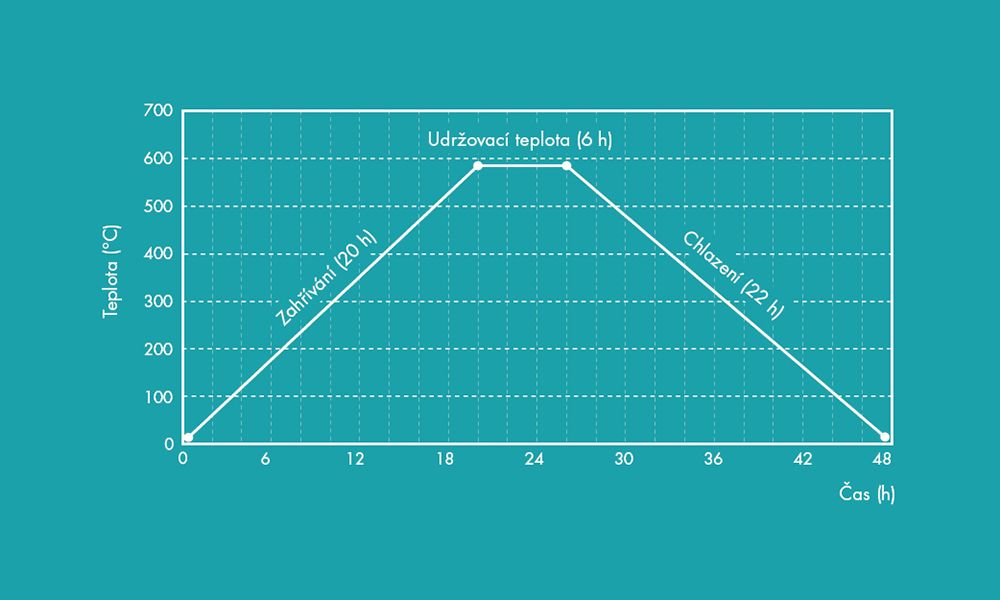

Žíhané na odstranění pnutí

Velikost formy

B/L 156 196 246 296 346 396 446 496 546 596
126 •
156 • • •
190 •
196 • • • •
216 • •
218 • •
246 • • • • •
296 • • • •
316 • •
346 • • • • •
396 • • • •
446 • • • •
496 • • •
546 •


Systém F

B/L 156 196 246 296 346 396 446 496 546 596
126 •
156 • • •
196 • • • •
216 • •
246 • • • • •
296 • • • •
316 • •
346 • • • • •
396 • • • •
446 • • • •
496 • • •
546 •


Systém K

B/L 156 196 246 296 346 396 446 496 546 596
156 • • •
190 •
196 • • •
218 • •
246 • • • •
296 • • • •
346 • • • • •
396 • • • •
446 • • • •
496 • • •
546 •


P – desky

B/L 156 196 246 296 346 396 446 496 546 596 646 696 796 896 996
126 •
156 • • • • •
190 •
196 • • • • • • •
216 • •
218 • •
246 • • • • • • • •
296 • • • • • • • • •
316 • •
346 • • • • • • • • •
396 • • • • • • • • •
446 • • • • • • • •
496 • • • • • • • •
546 • • • • • • •
596 • • • • • •
646 • • • • •
696 • • • •
796 • • •
PX – desky

B/L 346 396 446 496 546 596 646 696 796 896 996
196 • • • •
246 • • • • • •
296 • • • • • • • •
316 • •
346 • • • • • • • • •
396 • • • • • • • • •
446 • • • • • • • •
496 • • • • • • • •
546 • • • • • • •
596 • • • • • •
646 • • •
696 • •

Tolerance (L 346 – 496) S: +0,4/+0,6 mm
Tolerance (L 546 – 996) S: +0,8/+1,0 mm

Systém F

  • 15100

    Upínací deska s centrovacím výkružkem, přesahující šířku

  • 15200

    Upínací deska s centrovacím výkružkem, přesahující délku

  • 15400

    Upínací deska s centrovacím výkružkem, zarovnaná

  • 15500

    Tvarová deska se vztažnými hranami

  • 15550

    Tvarová deska s přídavkem na broušení, bez vztažných hran

  • 15600

    Mezideska

  • 15800

    Přídržná deska pro vyhazovače

  • 15850

    Základní deska pro vyhazovače

  • 15700

    Lišta

  • 15150

    Upínací deska bez centrovacího výkružku, přesahující šířku

  • 15250

    Upínací deska bez centrovacího výkružku, přesahující délku

  • 15450

    Upínací deska bez centrovacího výkružku, zarovnaná

Systém K

  • 10010

    Upínací deska s centrovacím výkružkem, přesahující šířku

  • 10012

    Upínací deska s centrovacím výkružkem, přesahující délku

  • 10015

    Upínací deska s centrovacím výkružkem, zarovnaná

  • 10020

    Tvarová deska se vztažnými hranami

  • 10252

    Tvarová deska s přídavkem na broušení, bez vztažných hran

  • 10030

    Mezideska

  • 10060

    Přídržná deska pro vyhazovače

  • 10070

    Základní deska pro vyhazovače

  • 10040

    Lišta

  • 10011

    Upínací deska bez centrovacího výkružku, přesahující šířku

  • 10013

    Upínací deska bez centrovacího výkružku, přesahující délku

  • 10016

    Upínací deska bez centrovacího výkružku, zarovnaná

MATERIÁLY
Tolerance
Desky s kompletním opracováním
