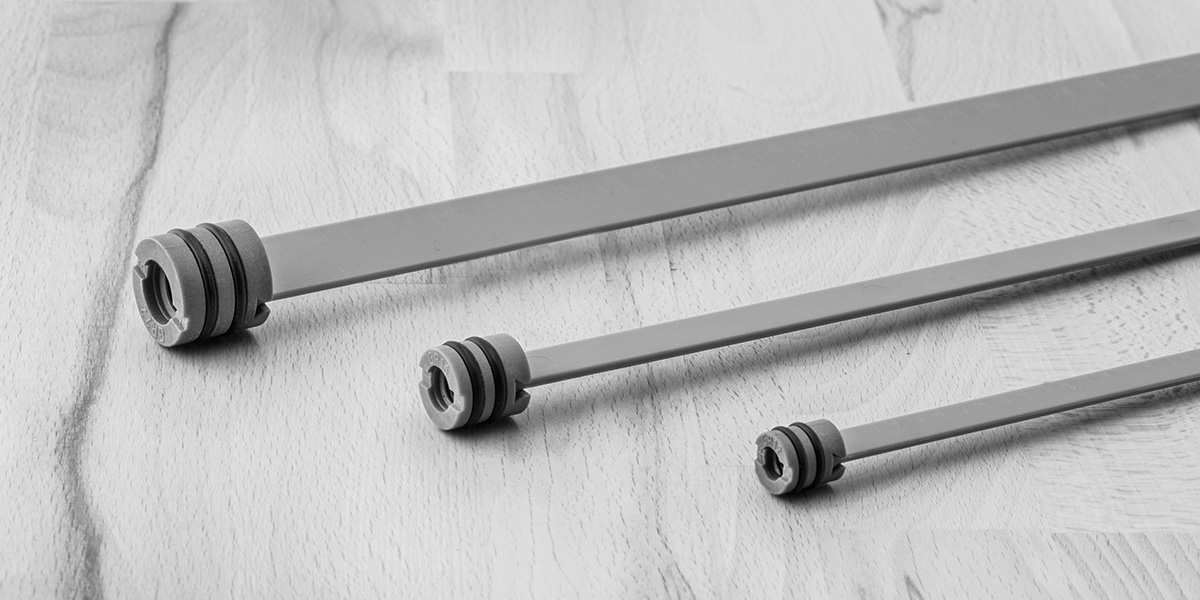

Umlenksteg mit O-Ring

für Hochtemperaturanwendungen

Die ausgewogene und homogene Kühlung innerhalb einer Spritzgussform kann mitentscheidend für die effiziente Fertigung und nicht zuletzt für die Qualität der Bauteile sein. Umlenkstege ermöglichen die gezielte Führung des Kühlmediums, verhindern Hotspots und tragen damit maßgeblich zur gleichmäßigen Kühlung der Werkzeugform bei.

Aufgrund dieser Hauptfunktion bestehen Umlenkstege aus Materialien, die mechanischen und insbesondere auch thermischen Belastungen standhalten.
Der chemikalienresistente Kunststoffsteg (72112) bei KNARR ist extra für solche Hochtemperaturanwendungen ausgelegt (Wasser: 180 °C, Öl: 200 °C ).

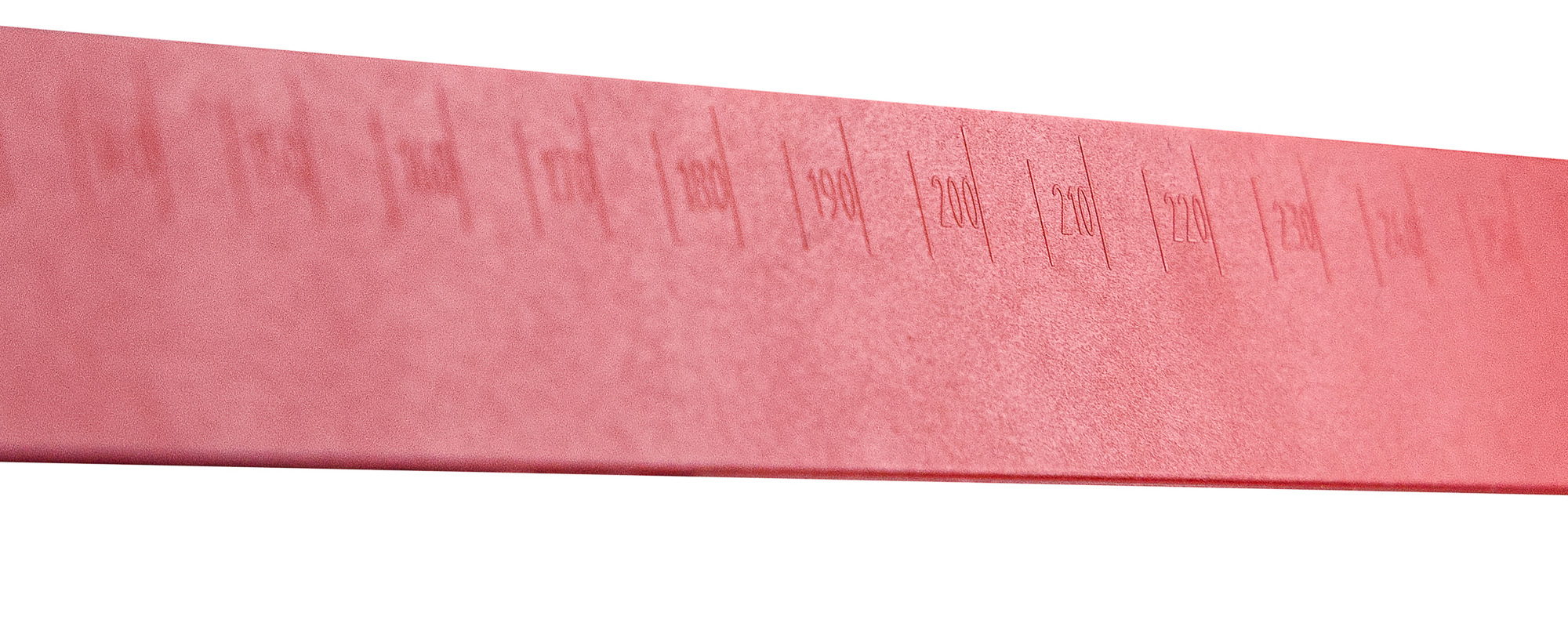

Die zugehörigen Hochtemperatur-O-Ringe (70198) können bei Verschleiß sehr einfach gewechselt werden. Eine im Kunststoffsteg integrierte Skala erleichtert das Ablängen auf das benötigte Fertigmaß. Die Montage / Demontage erfolgt über ein Innengewinde. Der aus PA gefertigte Steg ist in den Standarddurchmessern
8 und 10 mm (beide Länge 180 mm), 12 und 15 mm (beide Länge 250 mm),
18 und 20 mm (beide Länge 300 mm) verfügbar.
