Ohišja za forme

ŽARENJE Z NIZKO NAPETOSTJO

Vse velikosti oblik

B/L 156 196 246 296 346 396 446 496 546 596
126 •
156 • • •
190 •
196 • • • •
216 • •
218 • •
246 • • • • •
296 • • • •
316 • •
346 • • • • •
396 • • • •
446 • • • •
496 • • •
546 •


Sistem F

B/L 156 196 246 296 346 396 446 496 546 596
126 •
156 • • •
196 • • • •
216 • •
246 • • • • •
296 • • • •
316 • •
346 • • • • •
396 • • • •
446 • • • •
496 • • •
546 •


Sistem K
B/L 156 196 246 296 346 396 446 496 546 596
156 • • •
190 •
196 • • •
218 • •
246 • • • •
296 • • • •
346 • • • • •
396 • • • •
446 • • • •
496 • • •
546 •


P-plošče
B/L 156 196 246 296 346 396 446 496 546 596 646 696 796 896 996
126 •
156 • • • • •
190 •
196 • • • • • • •
216 • •
218 • •
246 • • • • • • • •
296 • • • • • • • • •
316 • •
346 • • • • • • • • •
396 • • • • • • • • •
446 • • • • • • • •
496 • • • • • • • •
546 • • • • • • •
596 • • • • • •
646 • • • • •
696 • • • •
796 • • •
PX-plošče

B/L 346 396 446 496 546 596 646 696 796 896 996
196 • • • •
246 • • • • • •
296 • • • • • • • •
316 • •
346 • • • • • • • • •
396 • • • • • • • • •
446 • • • • • • • •
496 • • • • • • • •
546 • • • • • • •
596 • • • • • •
646 • • •
696 • •

Toleranzen (L 346 – 496) S: +0,4/+0,6 mm
Toleranzen (L 546 – 996) S: +0,8/+1,0 mm
MATERIALI

Sistem F

  • 15100

    Vpenjalna plošča z nastavkom za centriranje prirobnice,
    večja po širini

  • 15200

    Vpenjalna plošča z nastavkom za centriranje prirobnice,
    večja po dolžini

  • 15400

    Vpenjalna plošča z nastavkom za centriranje prirobnice, poravnana

  • 15500

    Oblikovna plošča z referenčnimi robovi

  • 15550

    Oblikovna plošča s predizmero, brez referenčnih robov

  • 15600

    Vmesna plošča

  • 15800

    Izmetalna zadrževalna plošča

  • 15850

    Izmetalna osnovna plošča

  • 15700

    Letev

  • 15150

    Vpenjalna plošča brez nastavka za centriranje prirobnic,
    večja po širini

  • 15250

    Vpenjalna plošča brez nastavka za centriranje prirobnic,
    večja po dolžini

  • 15450

    Vpenjalna plošča brez nastavka za centriranje prirobnic, poravnana

Sistem K

  • 10010

    Vpenjalna plošča z nastavkom za centriranje prirobnice,
    večja po širini

  • 10012

    Vpenjalna plošča z nastavkom za centriranje prirobnice,
    večja po dolžini

  • 10015

    Vpenjalna plošča z nastavkom za centriranje prirobnice, poravnana

  • 10020

    Oblikovna plošča z referenčnimi robovi

  • 10252

    Oblikovna plošča s predizmero, brez referenčnih robov

  • 10030

    Vmesna plošča

  • 10060

    Izmetalna zadrževalna plošča

  • 10070

    Izmetalna osnovna plošča

  • 10040

    Letev

  • 10011

    Vpenjalna plošča brez nastavka za centriranje prirobnic,
    večja po širini

  • 10013

    Vpenjalna plošča brez nastavka za centriranje prirobnic,
    večja po dolžini

  • 10016

    Vpenjalna plošča brez nastavka za centriranje prirobnic, poravnana

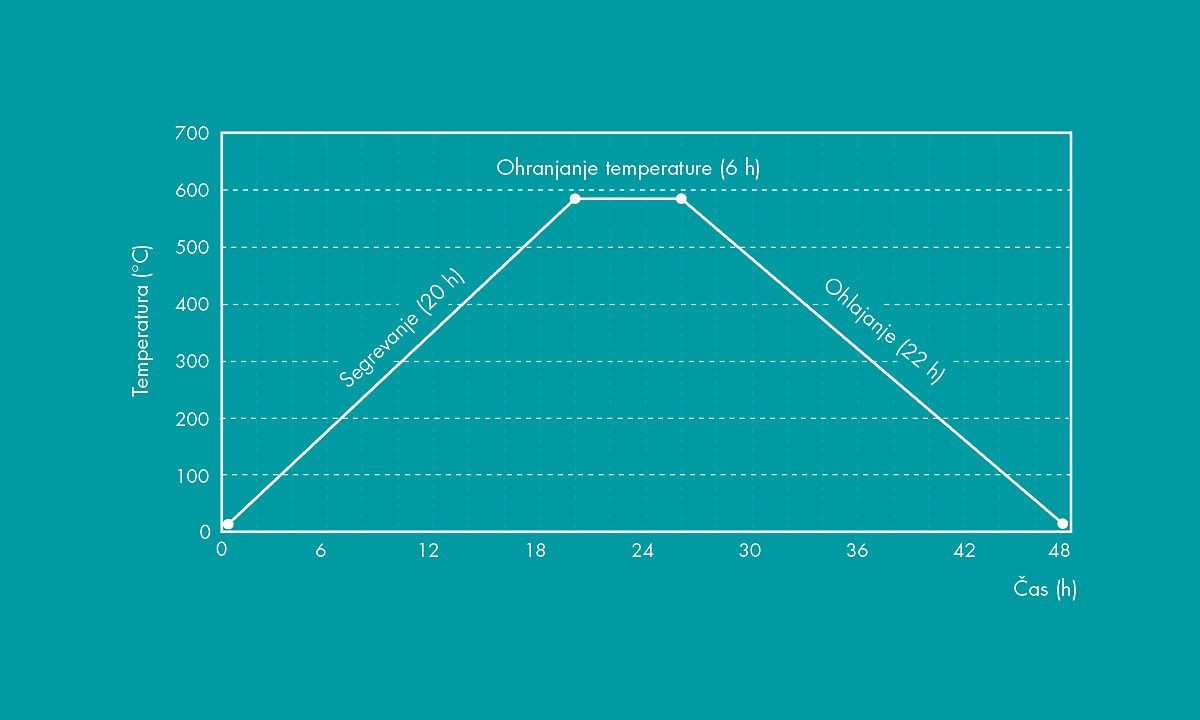

KRIVULJA ŽARJENJA


MATERIALI
Dovoljena odstopanja
PLOŠČE Z OBDELAVO
