PORTASTAMPI

con trattamento termico di distensione

Tabella dimensioni

B/L 156 196 246 296 346 396 446 496 546 596
126 •
156 • • •
190 •
196 • • • •
216 • •
218 • •
246 • • • • •
296 • • • •
316 • •
346 • • • • •
396 • • • •
446 • • • •
496 • • •
546 •


Sistema F

B/L 156 196 246 296 346 396 446 496 546 596
126 •
156 • • •
196 • • • •
216 • •
246 • • • • •
296 • • • •
316 • •
346 • • • • •
396 • • • •
446 • • • •
496 • • •
546 •


Sistema K

B/L 156 196 246 296 346 396 446 496 546 596
156 • • •
190 •
196 • • •
218 • •
246 • • • •
296 • • • •
346 • • • • •
396 • • • •
446 • • • •
496 • • •
546 •


Piastre P

B/L 156 196 246 296 346 396 446 496 546 596 646 696 796 896 996
126 •
156 • • • • •
190 •
196 • • • • • • •
216 • •
218 • •
246 • • • • • • • •
296 • • • • • • • • •
316 • •
346 • • • • • • • • •
396 • • • • • • • • •
446 • • • • • • • •
496 • • • • • • • •
546 • • • • • • •
596 • • • • • •
646 • • • • •
696 • • • •
796 • • •
Piastre PX

B/L 346 396 446 496 546 596 646 696 796 896 996
196 • • • •
246 • • • • • •
296 • • • • • • • •
316 • •
346 • • • • • • • • •
396 • • • • • • • • •
446 • • • • • • • •
496 • • • • • • • •
546 • • • • • • •
596 • • • • • •
646 • • •
696 • •

Tolleranza (L 346 – 496) S: +0,4/+0,6 mm
Tolleranza (L 546 – 996) S: +0,8/+1,0 mm

SISTEMA F

  • 15100

    Piastra di fissaggio con sede per anello di centraggio, larghezza sporgente

  • 15200

    Piastra di fissaggio con sede per anello di centraggio, lunghezza sporgente

  • 15400

    Piastra di fissaggio con sede per anello di centraggio, a filo

  • 15500

    Piastra di forma con bordi di riferimento

  • 15550

    Piastra di forma con sovrametallo nei fori di guida, senza bordi di riferimento

  • 15600

    Contropiastra

  • 15800

    Tavolino estrazione superiore

  • 15850

    Tavolino estrazione inferiore

  • 15700

    Distanziale

  • 15150

    Piastra di fissaggio senza sede per anello di centraggio, larghezza sporgente

  • 15250

    Piastra di fissaggio senza sede per anello di centraggio, lunghezza sporgente

  • 15450

    Piastra di fissaggio senza sede per anello di centraggio, a filo

SISTEMA K

  • 10010

    Piastra di fissaggio con sede per anello di centraggio, larghezza sporgente

  • 10012

    Piastra di fissaggio con sede per anello di centraggio, lunghezza sporgente

  • 10015

    Piastra di fissaggio con sede per anello di centraggio, a filo

  • 10020

    Piastra di forma con bordi di riferimento

  • 10252

    Piastra di forma con sovrametallo nei fori di guida, senza bordi di riferimento

  • 10030

    Contropiastra

  • 10060

    Tavolino estrazione superiore

  • 10070

    Tavolino estrazione inferiore

  • 10040

    Distanziale

  • 10011

    Piastra di fissaggio senza sede per anello di centraggio, larghezza sporgente

  • 10013

    Piastra di fissaggio senza sede per anello di centraggio, lunghezza sporgente

  • 10016

    Piastra di fissaggio senza sede per anello di centraggio, a filo

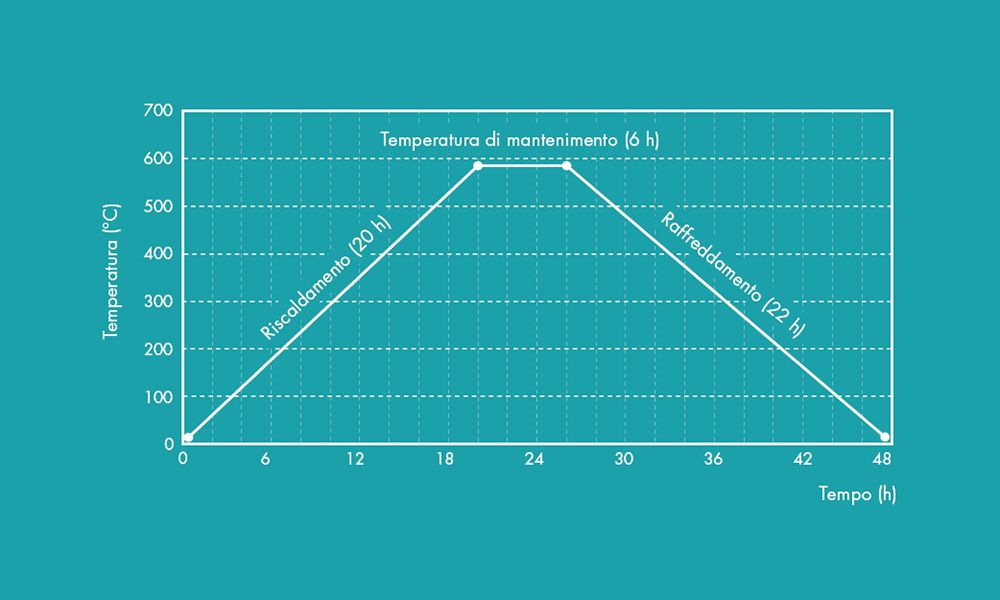

CURVA DI RICOTTURA

MATERIALI
Tolleranze
Piastre con lavorazioni
