PLĂCI DE MATRIȚĂ

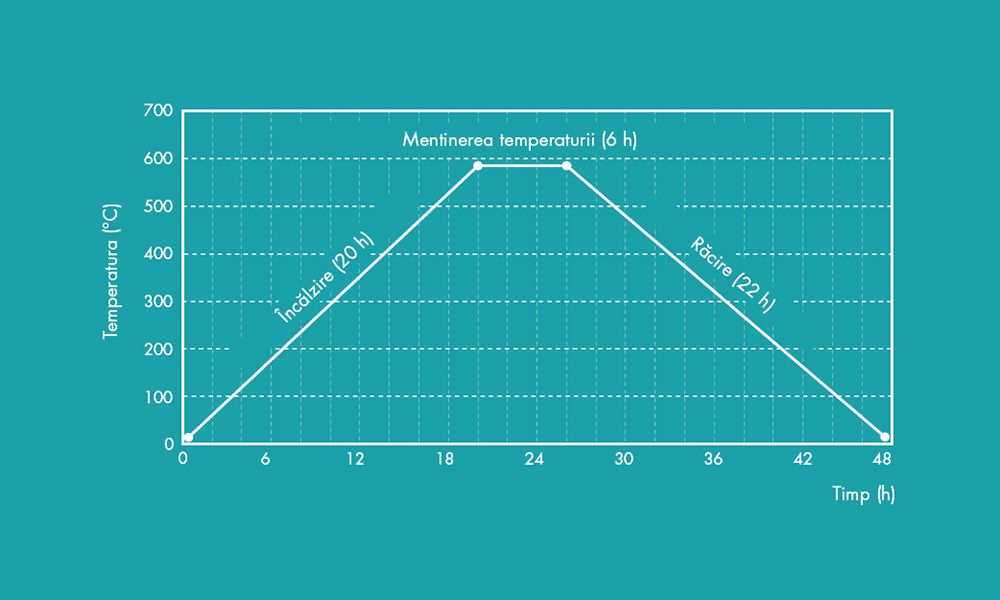

DETENSIONATE

Toate dimensiunile plăcii

B/L 156 196 246 296 346 396 446 496 546 596
126 •
156 • • •
190 •
196 • • • •
216 • •
218 • •
246 • • • • •
296 • • • •
316 • •
346 • • • • •
396 • • • •
446 • • • •
496 • • •
546 •


Sistem F

B/L 156 196 246 296 346 396 446 496 546 596
126 •
156 • • •
196 • • • •
216 • •
246 • • • • •
296 • • • •
316 • •
346 • • • • •
396 • • • •
446 • • • •
496 • • •
546 •


Sistem K

B/L 156 196 246 296 346 396 446 496 546 596
156 • • •
190 •
196 • • •
218 • •
246 • • • •
296 • • • •
346 • • • • •
396 • • • •
446 • • • •
496 • • •
546 •


Plăci P

B/L 156 196 246 296 346 396 446 496 546 596 646 696 796 896 996
126 •
156 • • • • •
190 •
196 • • • • • • •
216 • •
218 • •
246 • • • • • • • •
296 • • • • • • • • •
316 • •
346 • • • • • • • • •
396 • • • • • • • • •
446 • • • • • • • •
496 • • • • • • • •
546 • • • • • • •
596 • • • • • •
646 • • • • •
696 • • • •
796 • • •
Plăci PX

B/L 346 396 446 496 546 596 646 696 796 896 996
196 • • • •
246 • • • • • •
296 • • • • • • • •
316 • •
346 • • • • • • • • •
396 • • • • • • • • •
446 • • • • • • • •
496 • • • • • • • •
546 • • • • • • •
596 • • • • • •
646 • • •
696 • •

Toleranțe (L 346 – 496) S: +0,6/+0,9 mm
Toleranțe (L 546 – 996) S: +1,0/+1,3 mm

Sistem F

  • 15100

    Placă de bază cu locaș pentru inel centrare, cu margine de prindere pe lățime

  • 15200

    Placă de bază cu locaș pentru inel centrare, cu margine de prindere pe lungime

  • 15400

    Placă de bază cu locaș pentru inel centrare, fără margine de prindere

  • 15500

    Placă formă cu muchie de referință

  • 15550

    Placă formă cu adaos de rectific., fără muchie de referință

  • 15600

    Placă intermediară

  • 15800

    Placă port-aruncătoare

  • 15850

    Placă de aruncare

  • 15700

    Distanțier

  • 15150

    Placă de bază fără locaș pentru inel centrare, cu margine de prindere pe lățime

  • 15250

    Placă de bază fără locaș pentru inel centrare, cu margine de prindere pe lungime

  • 15450

    Placă de bază fără locaș pentru inel centrare, fără margine de prindere

Sistem K

  • 10010

    Placă de bază cu locaș pentru inel centrare, cu margine de prindere pe lățime

  • 10012

    Placă de bază cu locaș pentru inel centrare, cu margine de prindere pe lungime

  • 10015

    Placă de bază cu locaș pentru inel centrare, fără margine de prindere

  • 10020

    Placă formă cu muchie de referință

  • 10252

    Placă formă cu adaos de rectific., fără muchie de referință

  • 10030

    Placă intermediară

  • 10060

    Placă port-aruncătoare

  • 10070

    Placă aruncătoare

  • 10040

    Distanțier

  • 10011

    Placă de bază fără locaș pentru inel centrare, cu margine de prindere pe lățime

  • 10013

    Placă de bază fără locaș pentru inel centrare, cu margine de prindere pe lungime

  • 10016

    Placă de bază fără locaș pentru inel centrare, fără margine de prindere
