MATRIJSHUIZEN

SPANNINGSARM

Alle plaatafmetingen

B/L 156 196 246 296 346 396 446 496 546 596
126 •
156 • • •
190 •
196 • • • •
216 • •
218 • •
246 • • • • •
296 • • • •
316 • •
346 • • • • •
396 • • • •
446 • • • •
496 • • •
546 •


Systeem F

B/L 156 196 246 296 346 396 446 496 546 596
126 •
156 • • •
196 • • • •
216 • •
246 • • • • •
296 • • • •
316 • •
346 • • • • •
396 • • • •
446 • • • •
496 • • •
546 •


Systeem K

B/L 156 196 246 296 346 396 446 496 546 596
156 • • •
190 •
196 • • •
218 • •
246 • • • •
296 • • • •
346 • • • • •
396 • • • •
446 • • • •
496 • • •
546 •


P-Platen

B/L 156 196 246 296 346 396 446 496 546 596 646 696 796 896 996
126 •
156 • • • • •
190 •
196 • • • • • • •
216 • •
218 • •
246 • • • • • • • •
296 • • • • • • • • •
316 • •
346 • • • • • • • • •
396 • • • • • • • • •
446 • • • • • • • •
496 • • • • • • • •
546 • • • • • • •
596 • • • • • •
646 • • • • •
696 • • • •
796 • • •
PX-Platen

B/L 346 396 446 496 546 596 646 696 796 896 996
196 • • • •
246 • • • • • •
296 • • • • • • • •
316 • •
346 • • • • • • • • •
396 • • • • • • • • •
446 • • • • • • • •
496 • • • • • • • •
546 • • • • • • •
596 • • • • • •
646 • • •
696 • •

Tolerantie (L 346 – 496) S: +0,4/+0,6 mm
Tolerantie (L 546 – 996) S: +0,8/+1,0 mm
MATERIALEN

Systeem F

  • 15100

    Opspanplaat met centreeruitsparing, breedte uitstekend

  • 15200

    Opspanplaat met centreeruitsparing, lengte uitstekend

  • 15400

    Opspanplaat met centreeruitsparing, bondig

  • 15500

    Matrijsplaat met referentievlakke

  • 15550

    Matrijsplaat met slijptoevoeging, zonder refrentievlakken

  • 15600

    Tussenplaat

  • 15800

    Uitwerperhouderplaat

  • 15850

    Uitwerperbasisplaat

  • 15700

    Lijst

  • 15150

    Opspanplaat zonder centreeruitsparing, breedte uitstekend

  • 15250

    Opspanplaat zonder centreeruitsparing, lengte uitstekend

  • 15450

    Opspanplaat zonder centreeruitsparing, bondig

Systeem K

  • 10010

    Opspanplaat met centreeruitsparing, breedte uitstekend

  • 10012

    Opspanplaat met centreeruitsparing, lengte uitstekend

  • 10015

    Opspanplaat met centreeruitsparing, bondig

  • 10020

    Matrijsplaat met referentievlakken

  • 10252

    Matrijsplaat met slijptoevoeging, zonder refrentievlakken

  • 10030

    Tussenplaat

  • 10060

    Uitwerperhouderplaat

  • 10070

    Uitwerperbasisplaat

  • 10040

    Lijst

  • 10011

    Opspanplaat zonder centreeruitsparing, breedte uitstekend

  • 10013

    Opspanplaat zonder centreeruitsparing, lengte uitstekend

  • 10016

    Opspanplaat zonder centreeruitsparing, bondig

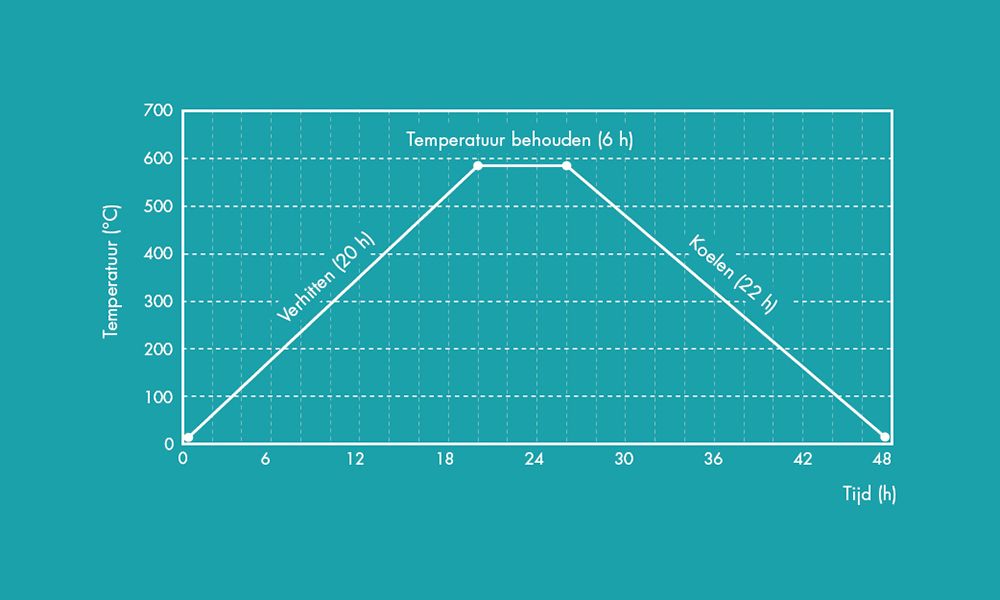

GLOEICURVE
