PORTAMOLDES

Con alivio de tensiones

Todos los tamaños de molde

B/L 156 196 246 296 346 396 446 496 546 596
126 •
156 • • •
190 •
196 • • • •
216 • •
218 • •
246 • • • • •
296 • • • •
316 • •
346 • • • • •
396 • • • •
446 • • • •
496 • • •
546 •


Sistema F

B/L 156 196 246 296 346 396 446 496 546 596
126 •
156 • • •
196 • • • •
216 • •
246 • • • • •
296 • • • •
316 • •
346 • • • • •
396 • • • •
446 • • • •
496 • • •
546 •


Sistema K

B/L 156 196 246 296 346 396 446 496 546 596
156 • • •
190 •
196 • • •
218 • •
246 • • • •
296 • • • •
346 • • • • •
396 • • • •
446 • • • •
496 • • •
546 •


Placas P

B/L 156 196 246 296 346 396 446 496 546 596 646 696 796 896 996
126 •
156 • • • • •
190 •
196 • • • • • • •
216 • •
218 • •
246 • • • • • • • •
296 • • • • • • • • •
316 • •
346 • • • • • • • • •
396 • • • • • • • • •
446 • • • • • • • •
496 • • • • • • • •
546 • • • • • • •
596 • • • • • •
646 • • • • •
696 • • • •
796 • • •
Placas PX

B/L 346 396 446 496 546 596 646 696 796 896 996
196 • • • •
246 • • • • • •
296 • • • • • • • •
316 • •
346 • • • • • • • • •
396 • • • • • • • • •
446 • • • • • • • •
496 • • • • • • • •
546 • • • • • • •
596 • • • • • •
646 • • •
696 • •

Tolerancias (L 346 – 496) S: +0,4/+0,6 mm
Tolerancias (L 546 – 996) S: +0,8/+1,0 mm

Sistema F

  • 15100

    Placa de fijación con cajera para disco centrador, anchura sobresaliente

  • 15200

    Placa de fijación con cajera para disco centrador, longitud sobresaliente

  • 15400

    Placa de fijación con cajera para disco centrador, al rás

  • 15500

    Placa de figura con bandas de alineación

  • 15550

    Placa de figura con excedente en los agujeros de columnas, sin bandas de alineación

  • 15600

    Placa intermedia

  • 15800

    Placa porta-expulsores

  • 15850

    Placa base de expulsión

  • 15700

    Regles

  • 15150

    Placa de fijación sin cajera para disco centrador, anchura sobresaliente

  • 15250

    Placa de fijación sin cajera para disco centrador, longitud sobresaliente

  • 15450

    Placa de fijación sin cajera para disco centrador, al rás

Sistema K

  • 10010

    Placa de fijación con cajera para disco centrador, anchura sobresaliente

  • 10012

    Placa de fijación con cajera para disco centrador, longitud sobresaliente

  • 10015

    Placa de fijación con cajera para disco centrador, al rás

  • 10020

    Placa de figura con bandas de alineación

  • 10252

    Placa de figura con excedente en los agujeros de columnas, sin bandas de alineación

  • 10030

    Placa intermedia

  • 10060

    Placa porta-expulsores

  • 10070

    Placa base de expulsión

  • 10040

    Regles

  • 10011

    Placa de fijación sin cajera para disco centrador, anchura sobresaliente

  • 10013

    Placa de fijación sin cajera para disco centrador, longitud sobresaliente

  • 10016

    Placa de fijación sin cajera para disco centrador, al rás

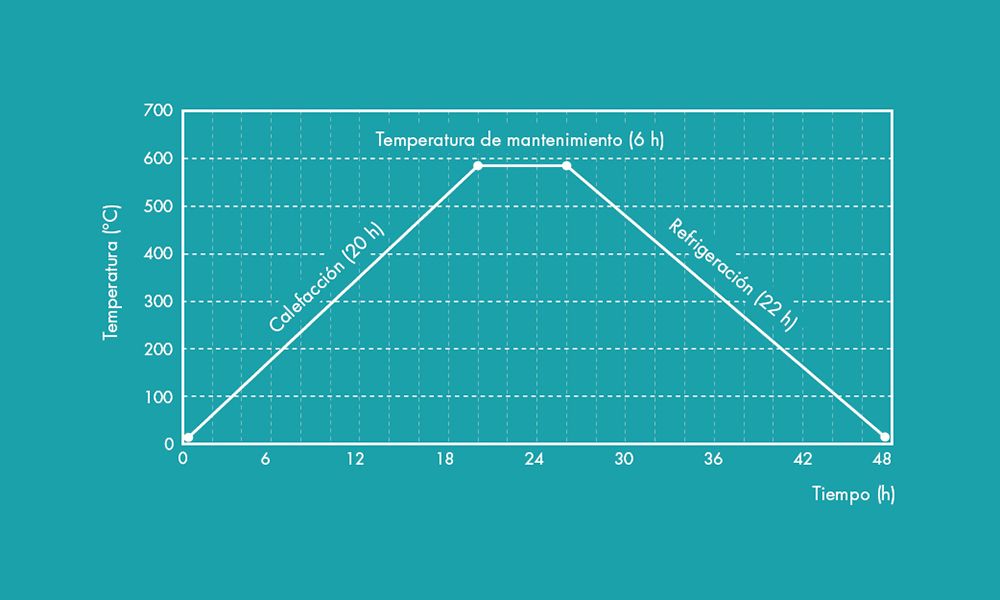

CURVA DE RECOCIDO

MATERIALES
TOLERANCIAS
Placas con mecanizado completo
