KORPUSY DO FORM

ODPRĘŻANE CIEPLNIE

Wymiary płyt

B/L 156 196 246 296 346 396 446 496 546 596
126 •
156 • • •
190 •
196 • • • •
216 • •
218 • •
246 • • • • •
296 • • • •
316 • •
346 • • • • •
396 • • • •
446 • • • •
496 • • •
546 •


System F

B/L 156 196 246 296 346 396 446 496 546 596
126 •
156 • • •
196 • • • •
216 • •
246 • • • • •
296 • • • •
316 • •
346 • • • • •
396 • • • •
446 • • • •
496 • • •
546 •


System K

B/L 156 196 246 296 346 396 446 496 546 596
156 • • •
190 •
196 • • •
218 • •
246 • • • •
296 • • • •
346 • • • • •
396 • • • •
446 • • • •
496 • • •
546 •


P-płyty

B/L 156 196 246 296 346 396 446 496 546 596 646 696 796 896 996
126 •
156 • • • • •
190 •
196 • • • • • • •
216 • •
218 • •
246 • • • • • • • •
296 • • • • • • • • •
316 • •
346 • • • • • • • • •
396 • • • • • • • • •
446 • • • • • • • •
496 • • • • • • • •
546 • • • • • • •
596 • • • • • •
646 • • • • •
696 • • • •
796 • • •
PX-płyty

B/L 346 396 446 496 546 596 646 696 796 896 996
196 • • • •
246 • • • • • •
296 • • • • • • • •
316 • •
346 • • • • • • • • •
396 • • • • • • • • •
446 • • • • • • • •
496 • • • • • • • •
546 • • • • • • •
596 • • • • • •
646 • • •
696 • •

Tolerancje (L 346 – 496) S: +0,4/+0,6 mm
Tolerancje (L 546 – 996) S: +0,8/+1,0 mm
Materiały

System F

  • 15100

    Płyta mocująca z prowadzeniem centrującym, wystająca na szerokość

  • 15200

    Płyta mocująca z prowadzeniem centrującym, wystająca na długość

  • 15400

    Płyta mocująca z prowadzeniem centrującym, wyrównana

  • 15500

    Płyta formująca z krawędzią referencyjną

  • 15550

    Płyta formująca z naddatkiem na szlifowanie, bez krawędzi referencyjnej

  • 15600

    Płyta pośrednia

  • 15800

    Płyta wypychaczy

  • 15850

    Płyta oporowa wypychaczy

  • 15700

    Listwa dystansowa

  • 15150

    Płyta mocująca bez prowadzenia centr., wystająca na szerokość

  • 15250

    Płyta mocująca bez prowadzenia centr., wystająca na długość

  • 15450

    Płyta mocująca bez prowadzenia centrującego, wyrównana

System K

  • 10010

    Płyta mocująca z prowadzeniem centrującym, wystająca na szerokość

  • 10012

    Płyta mocująca z prowadzeniem centrującym, wystająca na długość

  • 10015

    Płyta mocująca z prowadzeniem centrującym, wyrównana

  • 10020

    Płyta formująca z krawędzią referencyjną

  • 10252

    Płyta formująca z naddatkiem na szlifowanie, bez krawędzi referencyjnej

  • 10030

    Płyta pośrednia

  • 10060

    Płyta wypychaczy

  • 10070

    Płyta oporowa wypychaczy

  • 10040

    Listwa dystansowa

  • 10011

    Płyta mocująca bez prowadzenia centr., wystająca na szerokość

  • 10013

    Płyta mocująca bez prowadzenia centr., wystająca na długość

  • 10016

    Płyta mocująca bez prowadzenia centrującego, wyrównana

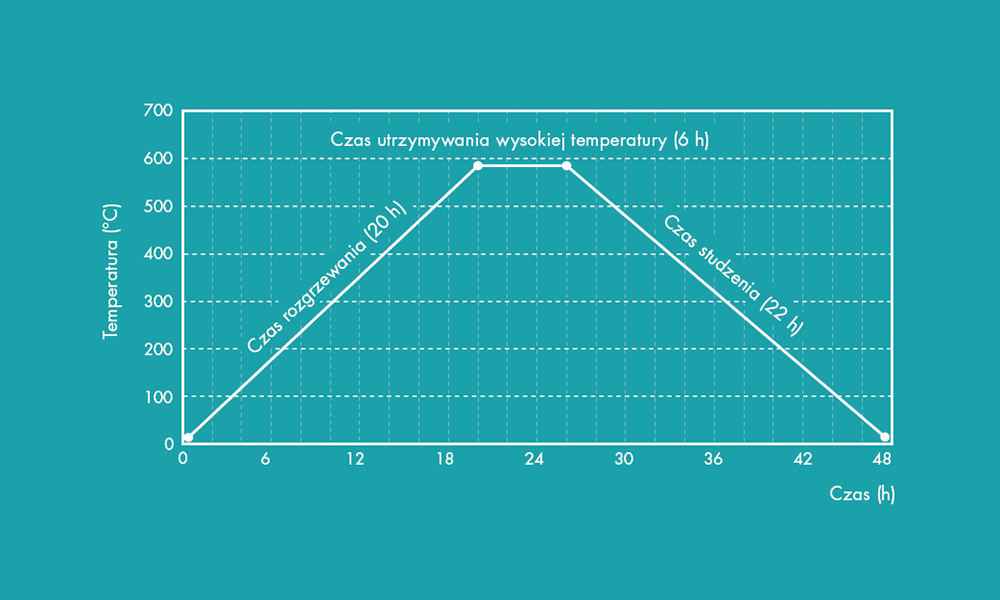

KRZYWA ODPRĘŻANIA CIEPLNEGO

Materiały
Tolerancje
Gotowe obrobione płyty
